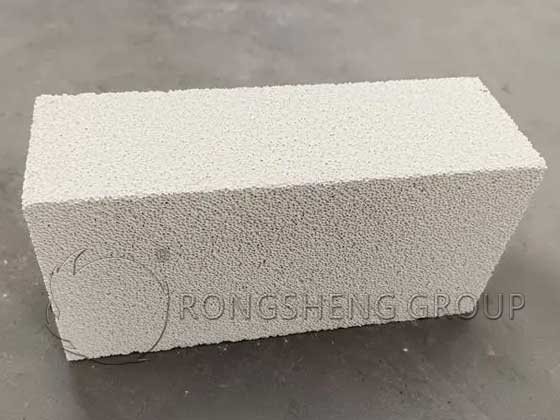

Основные характеристики муллитовых теплоизоляционных кирпичей Rongsheng: Муллитовые кирпичи изготавливаются на основе муллита (3Al₂O₃·2SiO₂) в качестве основной кристаллической фазы, обладают низкой теплопроводностью, малым весом, высокой термостойкостью и высокой точностью размеров, что позволяет им непосредственно контактировать с пламенем. Они содержат мало примесей, сохраняют стабильные характеристики в восстановительной атмосфере и обеспечивают значительную экономию энергии в печах периодического действия.
Легкие муллитовые кирпичи обычно обозначаются как JM, где J — пиньин от слова «легкий», а M — пиньин от слова «муллит». Они в основном используются для теплоизоляции футеровки различных высокотемпературных печей для улучшения теплоизоляционных характеристик и снижения энергопотребления. Легкие муллитовые кирпичи также используются для изоляции оборудования на тепловых и атомных электростанциях.
Однако для разных температур используются разные марки муллитовых легких кирпичей. Как правило, согласно национальным стандартам, они делятся на следующие марки: JM-23, JM-26, JM-28, JM-30 и JM-32. Марка JM-32 используется нечасто. Марки JM-23, 26 и 28 имеют более высокую долю применения.
Муллитовые легкие кирпичи JM-23 имеют содержание Al2O3 48%, рабочую температуру 1300℃ и насыпную плотность от 0,55 до 1,5, при этом наиболее часто используются значения 0,8 и 1,0. Линейное изменение их характеристик при повторном нагреве при 1300℃ в течение 24 часов составляет ±1.
Легкие муллитовые кирпичи JM26 имеют содержание Al2O3 ≥55%, рабочую температуру 1400℃ и насыпную плотность от 0,55 до 1,5, при этом наиболее часто используются значения 0,8 и 1,0. Изменение линии повторного обжига при 1400℃ × 24 ч составляет 0,7-0,8.
Легкие муллитовые кирпичи JM28 с содержанием Al2O3 65% используются при 1500℃ и имеют насыпную плотность от 0,55 до 1,5, при этом наиболее часто используются значения 0,8 и 1,0. Изменение линии повторного обжига при 1500℃ × 24 ч составляет 0,7.
Кирпич JM30, содержащий 72% Al2O3, используется при температуре 1600℃ и имеет насыпную плотность в диапазоне от 0,55 до 1,5, при этом наиболее часто используются значения 0,8 и 1,0. Изменение линии повторного обжига при 1600℃ × 24 ч составляет 0,6.
Кирпич JM32 используется реже и обычно изготавливается на заказ в соответствии с конкретными требованиями заказчика.
Различные марки легких муллитовых кирпичей используются при разных температурах, и выбор зависит от температуры печи, условий эксплуатации и типа печи заказчика. Однако существуют и другие требования к эксплуатационным характеристикам, которые формулируются и производятся в соответствии с различными требованиями заказчиков.
Типичные области применения муллитовых теплоизоляционных кирпичей
Низкая теплопроводность обеспечивает превосходную теплоизоляцию, эффективно снижая потери тепла и повышая эффективность использования тепловой энергии. Высокая огнеупорность, достигающая 1600 °C. Высокое содержание алюминия обеспечивает хорошие эксплуатационные характеристики даже в восстановительной атмосфере. Высокая прочность на сжатие при высоких температурах. В настоящее время широко используются в качестве изоляционных слоев в верхней части конструкций стекловаренных печей, для каналов для материалов, модификации слябов, верхних конструкций обрабатывающих печей, печей для обжига, плавильных печей, рафинировочного оборудования, нагревательных устройств и другого теплового оборудования.
Горячие доменные печи, регенераторы стеклоплавильных печей, керамические роликовые печи/челночные печи, печи для крекинга нефти, футеровка электропечей, огнеупорные слои горячей поверхности или подложечные изоляционные слои.
